DEBITEUSE - MOULUREUSE - 2000 -
Pour la société L'HOMME ET LA PIERRE de POUSSAN (34)
Principe
PRESENTATION
Objectif de l'automatisation :

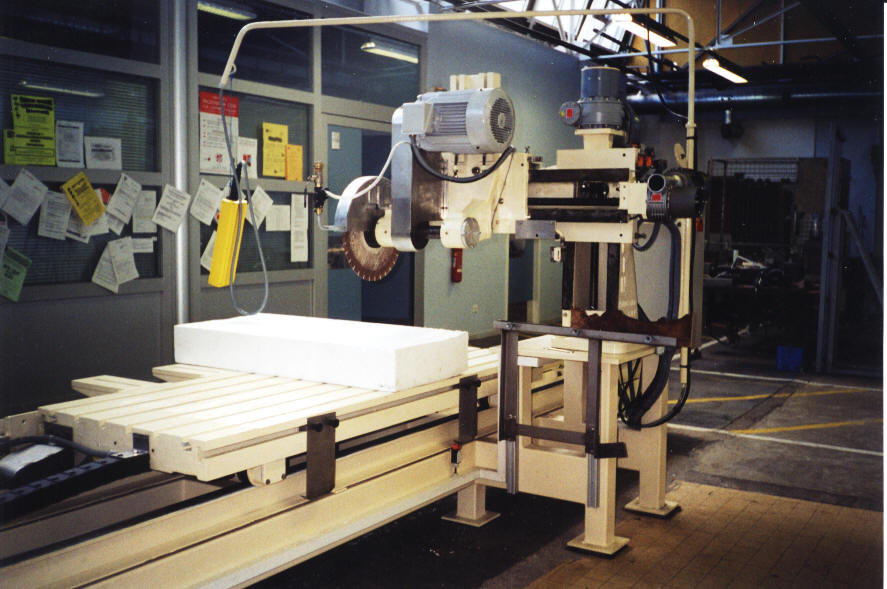

automatisation d'une débiteuse - moulureuse manuelle destinée
à tailler les pierres (ébauches) en fonction d'un profil donné
par un gabarit.

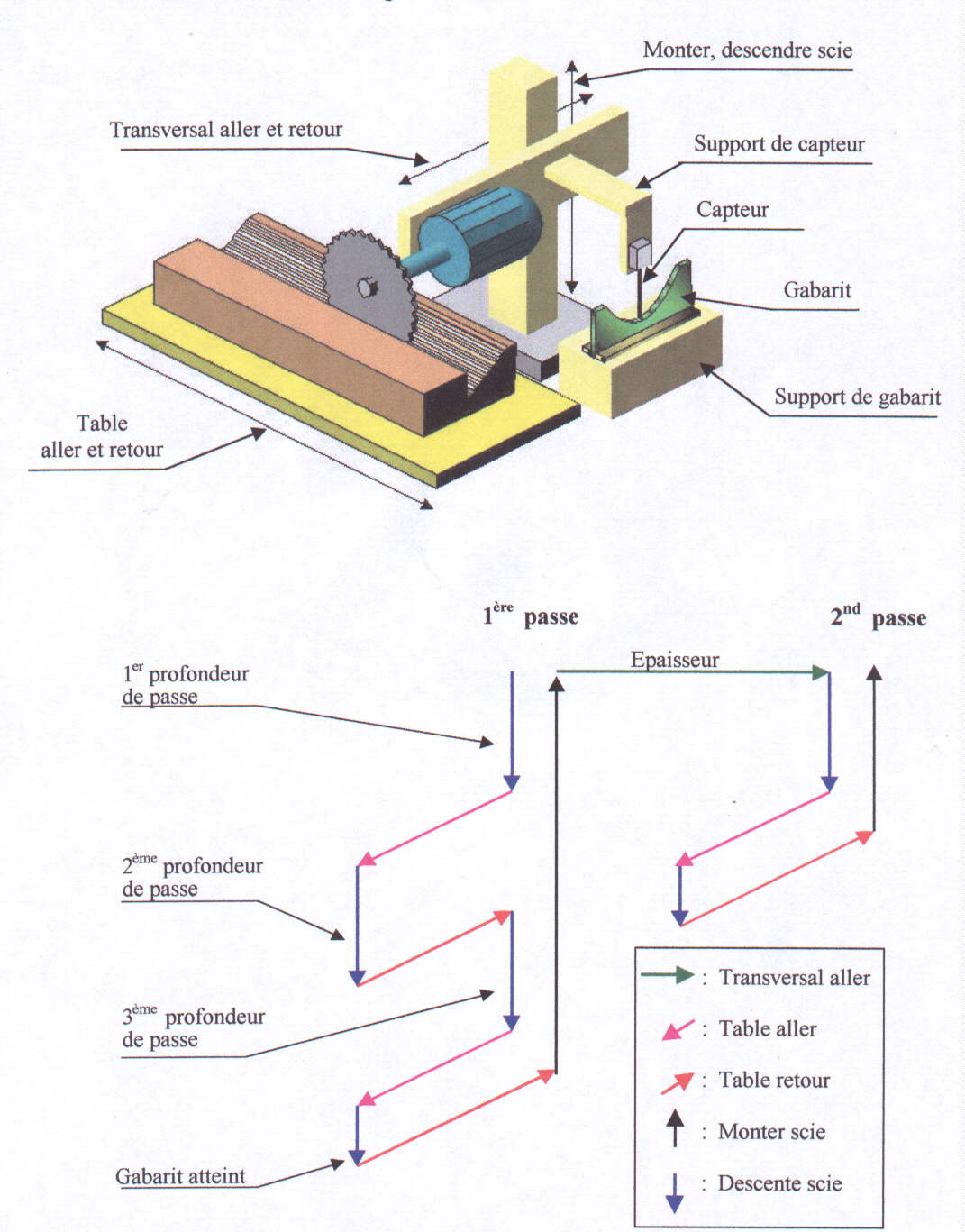

Principe : suivant la figure ci-dessus
; la pierre est taillée par des aller et retours de la scie qui
se déplace horizontalement du pas égal à son épaisseur et
verticalement par passes successives, suivant la forme d'un
gabarit. Les déplacements verticaux et horizontaux sont contrôlés
par des codeurs incrémentaux fabriqués au lycée (têtes de vis
détectées par un capteur inductif). Les cotes d'usinage au
nombre de trois (épaisseur scie, profondeur de passe, largeur de
la pièce à usiner) sont rentrées par l'intermédiaire d'un
dialogue opérateur OP3 de Siemens.
Cadences : 1/2 heure pour l'ébauche
d'une face.
Mise en oeuvre :
PO, construction mécano-soudée du
chassis (5 m x 1,5 m). Motorisation des axes vertical et
horizontal : mouvements par système vis-écrou pour la scie et
par chaîne pour la table. Guidage de la scie par queues d'aronde
et de la table par rails.
PC, classique, commande par un
automate CPU224 de Siemens, sécurité assurée par un module de
sécurité. La variation de vitesse de la table est assurée par
un variateur MICROMASTER de Siemens. La programmation a été
effectuée avec le logiciel AUTOMGEN de IRAI. La programmation du
dialogue opérateur a été faite avec le logiciel PROTOOLS Lite
de Siemens.
BUDGET : 80 000 F HT.
